MRATS系列通用型變頻調速器
技術特點
功率范圍：0. 75—400KW：
3種控制方式：無速度傳感器矢量控制(svc)、V/F控制、轉矩控制；
高轉矩、高精度、寬速驅動；
防跳閘性能，產品極其可靠；
靈活的輸入輸出端子，8路數字量輸入、2路模似量輸入、2路模似量輸出、1路繼
電器輸出和2路開路集電極輸出；
多段速運行、實用的PID;
瞬時停電不停機功能；
AVR功能：當電網電壓變化時，能自動保持輸出電壓恒定；
FDT電平檢測、過壓失速限流、停電和停機參數存儲選擇；
RS485通訊接口，采用標準的ModBusl業控制總線協議；
紡織擺頻控制、磁通制動、模擬量組合調速；
共直流母線技術實現再生能源與電動能量的轉化，從而實現節能運行；
轉速追蹤再啟動功能，實現對旋轉中的電機沖擊平滑啟動；
自動載頻調節技術、電機音調調節技術、電磁兼容性考究設計，滿足低躁音、低
電磁干擾的環保要求；
20多種故障保護類型隨時出現時能夠及時有效地保護本機或電動機；

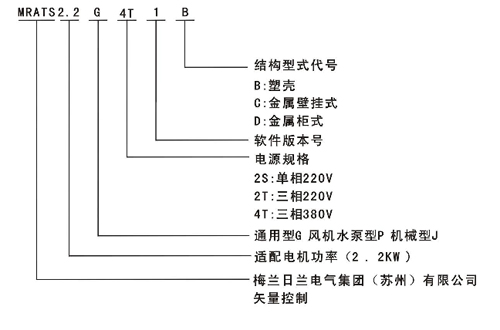

產品型號及銘牌
MRATS系列變頻調速器采用05尸控制系統，完成真正的無速度傳感器矢量控制，與V/F控制相比，矢量控制更大的優越性。
應用行業
陶瓷機械、制氧機、鍋爐給粉系統、制藥機械、精煉爐、數控機床、離心機、塔機行走、制袋機、紡織機械、注塑機、切紙機、灰漿泵、工業洗衣機、鉆機、機械手、空壓機；造紙機、紙漿機、拉絲機、立體倉庫、小車位置、球磨機和磨車等。
MRATS系列變頻調速器一覽表
| 型號 | 額定輸入電壓(v) | 額定輸出電流(A) | 結構代號 | 適配電機(KW) | 備注 |
| MRATSO. 75G4TIB | ~380（三相） | 2.5 | B1 | 0.75 | 三相變頻調速器 （無內置制動單元） |
| MRATSO. 75P4TIB | 2.5 | B1 | 0.75 | ||
| MRATSl. 5G4TIB | 3.7 | B1 | 1.5 | ||
| MRATSl. 5P4TIB | 3.7 | B1 | 1.5 | ||
| MRATS2. 2G4TIB | 6 | B2 | 2.2 | ||
| MRATS2. 2P4TIB | 6 | B2 | 2.2 | ||
| MRATS3. 7G4TIB | 9 | B2 | 3.7 | ||
| MRATS3. 7P4TIB | 9 | B2 | 3.7 | ||
| MRATS5. 5G4TIB | 13 | B3 | 5.5 | ||
| MRATS5. 5P4TIB | 13 | B3 | 5.5 | ||
| MRATS7. 5G4TIB | 17 | B3 | 7.5 | ||
| MRATS7. 5P4TIB | 17 | B3 | 7.5 | ||
| MRATS11G4TIC | 25 | C1 | 11 | ||
| MRATS11P4TIC | 25 | C1 | 11 | ||
| MRATS15G4TIC | 32 | C1 | 15 | ||
| MRATS15P4TIC | 32 | C1 | 15 | ||
| MRATS18. 5G4TIC | 37 | C2 | 18.5 | ||
| MRATS18. 5P4TIC | 37 | C2 | 18.5 | ||
| MRATS22G4TIC | 45 | C2 | 22 | ||
| MRATS22P4TIC | 45 | C2 | 22 | ||
| MRATS30G4TIC | 60 | C2 | 30 | ||
| MRATS30P4TIC | 60 | C2 | 30 | ||
| MRATS37G4TIC | 75 | C3 | 37 | ||
| MRATS37P4TIC | 75 | C3 | 37 | ||
| MRATS45G4TIC | 90 | C3 | 45 | ||
| MRATS45P4TIC | 90 | C3 | 45 | ||
| MRATS55P4TIC | 110 | C5 | 55 | ||
| MRATS554TIC | 110 | C5 | 55 | ||
| MRATS75P4TIC | 150 | C5 | 75 | ||
| MRATS75G4TIC | 150 | C5 | 75 | ||
| MRATS90P4TIC | 180 | C5 | 90 | ||
| MRATS90G4TIC | 180 | C6 | 90 | ||
| MRATS110P4TIC | 210 | C6 | 110 | ||
| MRATS110G4TIC | 210 | C6 | 110 | ||
| MRATS132P4TIC | 250 | C6 | 132 | ||
| MRATS132G4TIC | 250 | C6 | 132 | ||
| MRATS160P4TIC | 300 | C6 | 160 | ||
| MRATS160G4TIC | 300 | C6 | 160 | ||
| MRATS185P4TID | 340 | C6 | 185 | ||
| MRATS185G4TID | 340 | C7 | 185 | ||
| MRATS200P4TID | 380 | C7 | 200 | ||
| MRATS200G4TID | 380 | C7 | 200 | ||
| MRATS220P4TID | 420 | C7 | 220 | ||
| MRATS220G4TID | 420 | C7 | 220 | ||
| MRATS250P4TID | 480 | C7 | 250 | ||
| MRATS250G4TID | 480 | C7 | 250 | ||
| MRATS280P4TID | 540 | C7 | 280 | ||
| MRATS280G4TID | 540 | C7 | 280 | ||
| MRATS315P4TID | 610 | C7 | 315 | ||
| MRATS315G4TID | 610 | C7 | 315 | ||
| MRATS350P4TIC | 680 | C8 | 350 | ||
| MRATS350G4TID | 680 | C8 | 350 | ||
| MRATS400P4TID | 800 | C8 | 420 | ||
| MRATS400G4TID | 800 | C8 | 420 |
性能指標
| 項目 | 項目描述 | |
| 輸入 | 額定電壓；頻率 | 三相380V／三相220V／三相660V／三相1 1 40V：50Hz／60Hz |
| 允許電壓工作范圍 | 電壓：士15%；電壓失衡率：<3%;頻率：士5% | |
| 輸出 | 額定電壓 | O～額定輸入電壓 |
| 頻率 | OH—z600Hz | |
| 過載能力 | 0型：150%額定電流1分鐘，200%額定電流0.5秒；P型: 120%額定電流1分鐘，150%額定電流1秒 | |
| 主要控制性能 | 調速范圍 | 1：100 |
| 起動轉矩 | 0．50Hz時180%額定轉矩 | |
| 運行轉速穩態精度 | ≤±0. 5%額定同步轉速 | |
| 頻率精度 | 數字設定：最高頻率x±0.01%；模擬設定：最高頻率x±0. 02% | |
| 頻率分辨率 | 數字設定：0. OIHz；模擬設定：最高頻率x0.1% | |
| 轉矩提升 | 自動轉矩提升，手動轉矩提升0，1%～30.0% | |
| V/F曲線 | 用戶設定V/F曲線方式和2．O次冪降轉矩特性曲線方式 | |
| 直流制動 | 直流制動開始頻率：0.00一最大頻率，制動時間：0.0～50.0秒制動動作電流僮：0.0～iso.0% | |
| 點動 | 點動頻率范圍：0. OOHz～最大頻率；點動加減速時間0.1～3600．O秒可設，點動間隔時間可設 | |
| 多段速運行 | 通過內置控制端子實現多段速運行 | |
| 內置 | 可方便地構成閉環控制系統 | |
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | |
| 自動電壓調(AVR) | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | |
| 自動載波調整 | 根據負載特性，自動調整載波頻率 | |
| 客戶化功能 | 紡織擺頻 | 紡織擺頻控制，可實現中心頻率可調的擺頻功能 |
| 音調調節 | 調節電機運行時的音調 | |
| 瞬停不停機控制 | 瞬時掉電時，通過母線電壓控制，實現不間斷運行 | |
| 捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁，同步切換 | |
| 運行功能 | 運行命令通道 | 操作面板給定、控制端子給定、串行口給定，可通過多種方式切換 |
| 頻率給定通道 | 數字給定、模擬電壓給定、模擬電流給定、串行口給定，可通過多種方式隨時切換 | |
| 輔助頻率給定 | 實現靈活的輔助頻率微調、頻率合成 | |
| 脈沖輸出端子 | 0～50kHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 | |
| 模擬輸出端子 | 2路模擬信號輸出，分別可選0/4～20mA或0/2—10V，可實現設定頻率、輸出頻率等物理量的輸出 | |
 | ||
